深冷分離制氮、PSA 變壓吸附制氮及膜分離制氮工藝性能比較

深冷分離制氮、PSA 變壓吸附制氮及膜分離制氮工藝性能比較

序號	項 目	深冷分離制氮	PSA 變壓吸附制氮	膜分離制氮
1	空氣分離原理	相同壓力下，液氧沸點大于液氮沸點。	相同壓力下，氧氣比氮?dú)飧妆?吸附。	相同壓力下，氧氣滲透率高于氮?dú)狻?/td>
2	制氮特點	低溫、連續、氮?dú)鈮毫Ψ€(wěn)定。	常溫、制氮過程的吸附-均壓-解吸- 吸附過程壓力波動。	常溫、壓縮空氣在膜組件中連續 通過，無需循環切換。氮?dú)鈮毫Ψ€(wěn)定。
3	操作壓力/MPa	1.8 ~0.9	0.85	1.3
4	操作溫度/℃	160~ － 190	≤45	40~50
5	產品種類	氣氮、液氮	氣氮	氣氮
6	啟動時間	>12 h	~40 min	~5 min
7	氮?dú)饧兌龋?phi;/%	99~99.99%	≤99.99%	<99.9%
8	氮提取率，φ/%	純度 99． 99% 氮?dú)?40% ，純度 99. 9% 氮?dú)?45% ，純度 99% 氮?dú)?50% 。	純度99.99%氮?dú)?7% ，純度99.9%氮?dú)?2%，純度99% 氮?dú)?2.1% ，純度97% 氮?dú)?0% 。	純度99.9%氮?dú)?5%，純度99%氮?dú)?3%，純度97%氮?dú)?8%。
9	制氮能力 ( 最大) /m3·h － 1	>10000( 根據需要)	純度99. 99% 氮?dú)?~700，純度 99.9% 氮?dú)?~1 500，純度99%氮?dú)?~2500，純 度97%氮?dú)?~2 500。	純度 99.9% 氮 氣~300，純 度99% 氮?dú)?~ 600，純度97% 氮?dú)鈤800，純度95% 氮?dú)鈤1000。
10	主要設備	空氣壓縮機、預冷機組、分子篩吸附 器、電加熱器、透平膨脹機、主換熱 器、精餾塔、冷凝蒸發器。	空氣壓縮機、過濾器、干燥機、吸附 塔、氮?dú)饩彌_罐。	空氣壓縮機、過濾器、干燥機、電 加熱器、膜組件。
11	占地面積	大	小	小
12	相對投資	1.2~1.5	1	>1.5

結合上表，對3種制氮工藝技術比較分析如下。

(1)PSA變壓吸附和膜分離制氮的工藝流程簡單，設備數量少，操作簡單，可隨時停機，并可長時間停機。深冷制氮不僅工藝流程復雜，設備數量多，且需在深冷低溫狀態下運行。在設備投入正常運行之前，有一個預冷啟動過程，啟動時間從膨脹機啟動至氮?dú)饧兌冗_(dá)到要求的時間一般不小于12h。在設備進入大修之前，必須有一段加溫解凍的時間，一般為24h。因此，深冷分離制氮不適宜啟、停頻繁的場合。膜分離制氮與PSA變壓吸附相比，不僅設備結構更簡單，而且無切換閥門，操作維護更為簡便，產氣所需時間也更短。

(2)深冷分離制氮可同時獲得氣氮和液氮，適宜需要液氮的工藝流程。液氮也可貯存于液氮儲槽作為備用，當出現氮?dú)庑枨蠖虝r(shí)驟增或制氮設備小修時，可將貯槽內的液氮汽化后送入氮?dú)夤芫W(wǎng)以滿足工藝裝置對氮?dú)獾倪B續性需求。PSA變壓吸附和膜分離制氮變壓吸附制氮只能生產氮?dú)猓瑹o(wú)備用手段，單套設備難以保證工藝裝置連續長周期運行。

(3)當?shù)獨饧兌润w積分?jǐn)?shù)≤97%時，PSA變壓吸附和膜分離制氮工藝的氮?dú)馓崛÷驶鞠喈?dāng);當?shù)獨饧兌润w積分?jǐn)?shù)>99%時，采用深冷分離制氮工藝氮提取率最高，PSA變壓吸附次之，膜分離制氮工藝氮提取率急劇降低。同時，制取相同壓力的氮?dú)?，深冷分離制氮空氣壓縮機出口空氣壓力與PSA變壓吸附制氮相當，而膜分離制氮壓力要求空氣壓力較高。3種制氮工藝主要能耗在空氣壓縮機，故當制取氮?dú)饧兌容^高時，膜分離制氮所需空氣壓縮機規模大，功率高，總能耗最高，PSA變壓吸附制氮次之，深冷分離制氮能耗相對較低。

(4)PSA變壓吸附制氮的氮?dú)夥蛛x吸附-解吸-吸附過程存在壓力波動，氮?dú)鈮毫Σ环€(wěn);而深冷分離和膜分離制氮的氮?dú)夥蛛x過程為連續進行，產品氮?dú)鈮毫^為穩定。因此PSA制氮必需在PSA吸附塔氮?dú)獬隹谠黾拥獨饩彌_罐，以緩沖氮?dú)猓{(diào)蓄氣體壓力，從而保證氮?dú)猱a(chǎn)品壓力的穩定性。

(5)深冷分離制氮設備多，流程長，占地大，投資較高。膜分離制氮與PSA變壓吸附制氮相比，所需空氣量大，壓比高，壓縮機規模大，對應的空氣凈化組件(過濾器、干燥機、除油器等)比PSA變壓吸附大，投資高，且制氮核心部件的膜組件的成本也高于PSA吸附塔。因此，PSA變壓吸附制氮投資最低。

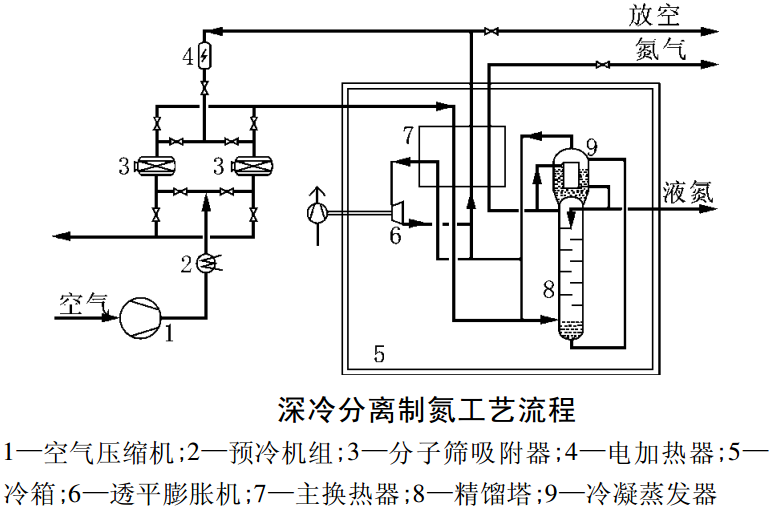

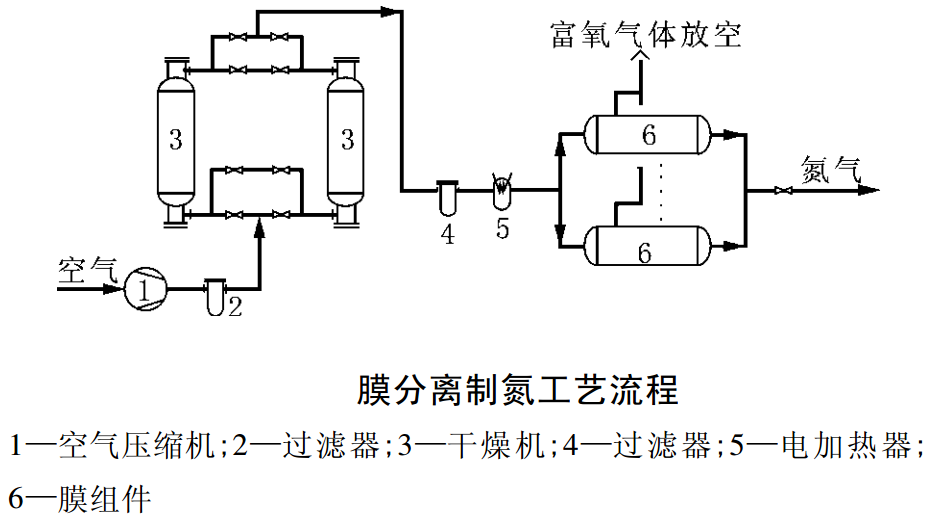

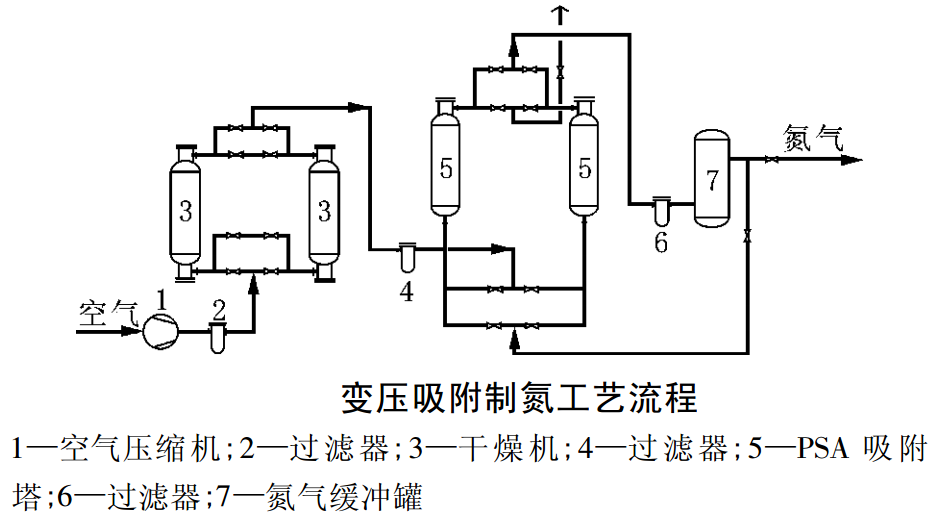

深冷分離制氮、PSA 變壓吸附制氮及膜分離制氮工藝流程圖
